СП 16.13330.2017 – Стальные конструкции

Подбор сечения центрально-сжатых стержней

Определение требуемой площади по СП 16.13330.2017

A ≥ N / (φ × Ry × γc)

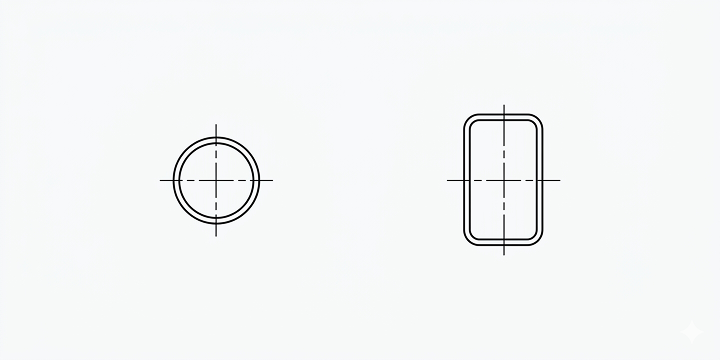

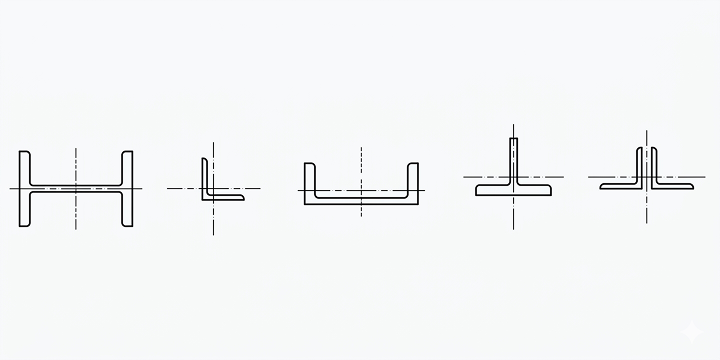

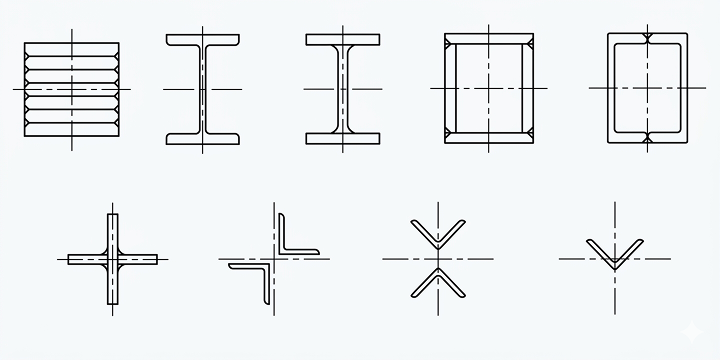

① Тип сечения

Допустимый диапазон: 10 ≤ λ ≤ 120

③ Марка стали и диапазон толщин

1 кН = 10³ Н · 1 МН = 10⁶ Н · 1 тс ≈ 9806.65 Н

Коэффициент φ
–
Ry, МПа
–
γc
0.95
Условная гибкость λ̄
–
Aтр, см²
–
Aтр, м²
–
–
Подстановка значений
–
⚠️ Результаты носят справочный характер. Калькулятор не заменяет проектную документацию, выполненную аттестованным специалистом. Автор не несёт ответственности за последствия применения результатов расчётов.
Смотрите также
МеталКальк
Проверка устойчивости центрально-сжатых стержней — N / (φ × A × Ry × γc) ≤ 1

Онлайн калькулятор подбора сечения центрально-сжатых стальных стержней

Калькулятор вычисляет минимальную требуемую площадь сечения центрально-сжатых стальных стержней (колонн, стоек, раскосов) согласно СП 16.13330.2017 «Стальные конструкции». Расчёт ведётся по формуле A ≥ N / (φ · Ry · γc).

Коэффициент продольного изгиба φ

Коэффициент φ определяется по типу поперечного сечения и условной гибкости λ̄. Инструмент автоматически интерполирует таблицу значений и отображает промежуточные результаты в реальном времени.

Поддерживаемые марки стали

C235, C245, C255, C345, C345K, C355, C355-1/K, C390/C390-1, C440, C590, C690. Расчётное сопротивление Ry подбирается автоматически по марке стали и выбранному диапазону толщин из таблицы В.5.
